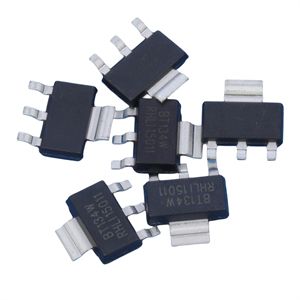

可控硅是一种特殊的二极管,是可控硅整流元件的简称.是一种具有三个PN 结的四层结构的大功率半导体器件,一般由两晶闸管反向连接而成.它的功用不仅是整流,还可以用作无触点开关以快速接通或切断电路,
实现将直流电变成交流电的逆变,将一种频率的交流电变成另一种频率的交流电等等
可控硅二极管可用两个不同极性（P-N-P和N-P-N）晶体管来模拟.当可控硅的栅极悬空时,BG1和BG2都处于截止状态,此时电路基本上没有电流流过负载电阻RL,当栅极输入一个正脉冲电压时BG2道通,使BG1的基极电位下降,
BG1因此开始道通,BG1的道通使得BG2的基极电位进一步升高,BG1的基极电位进一步下降,经过这一个正反馈过程使BG1和BG2进入饱和道通状态.电路很快从截止状态进入道通状态,这时栅极就算没有触发脉冲电路由于正反馈的作用
将保持道通状态不变.如果此时在阳极和阴极加上反向电压,由于BG1和BG2均处于反向偏置状态所以电路很快截止,另外如果加大负载电阻RL的阻值使电路电流减少BG1和BG2的基电流也将减少,当减少到某一个值时由于电路的正反馈作用,
电路将很快从道通状态翻转为截止状态,我们称这个电流为维持电流.在实际应用中,我们可通过一个开关来短路可控硅的阳极和阴极从而达到可控硅的关断
