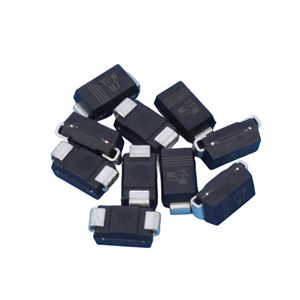

瞬态抑制二极管的静电保护

 瞬态抑制二极管是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。当它的两端经受瞬间的高能量冲击时，瞬态抑制二极管能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。正因为如此，TVS可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。

    瞬态抑制二极管群作用于PCB设计准则中不可缺少的静电保护

    瞬态抑制二极管静电保护，简言之，ESD就是电荷的快速中和，电子工业每年花在这上面的费用有数十亿美元之多。我该知道所有的物质都由原子构成，原子中有电子和质子。当物质获得或失去电子时，它把失去电平衡而变成带负电或正电，正电荷或负电荷在材料表面上面积害就会使物体带上静电。电荷面积害通常因材料相互接触分离而产生，也可由摩擦引起，称为摩擦起电。

    电流通过感应进入到电路环路，这些环路是封闭的，并具有变化的磁通量。电流的幅画上与环的面积成正给。开大的环路包含有开多的磁通量，因而在电路中感应出较强的电流。因此，必须减少环路面面积。常见面的环路，从电源和地线所形成。在可能的条件下，可以采用具有电源比接地层的一层PCB设计。一层电路板不仅把电源和接他们家的回路面面积减到，而且也减小了ESD脉冲产生的高频EMI电磁场。
