如何辨认稳压二极管

稳压二极管在电路中常用“ZD”加数字表明，如：ZD1表明编号为1的稳压管。

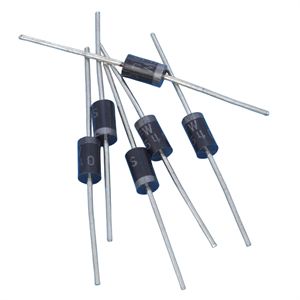

正负极辨认

从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色符号的一端为负极，另一端为正极。对标志不清楚的稳压二极管，也可以用万用表判别其极性，丈量的办法与一般二极管相同，即用万用表R×1k档，将两表笔别离接稳压二极管的两个电极，测出一个成果后，再对调两表笔进行丈量。在两次丈量成果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。

色环稳压二极管辨认

色环稳压二极管国内产品很少见，大多数来自国外，尤其以日本产品居多。一般色环稳压二极管都标有类型及参数，详细资料可在元件手册上查到。而色环稳压二极管体积小、功率小、稳压值大多在10V以内，极易击穿损坏。色环稳压二极管的外观与色环电阻十分相似，因此很简单弄错。色环稳压二极管上的色环代表两个意义：一是代表数字，二是代表小数点位数(一般色环稳压二极管都是取一位小数，用棕色表明。也可理解为倍率即：×10(的-1次方)，详细色彩对应的数字同色环电阻

稳压二极管与一般整流二极管的区别

首先利用万用表R×1K挡，按把被测管的正、负电极判别出来。然后将万用表拨至R×10K挡上，黑表笔接被测管的负极，红表笔接被测管的正极，若此刻测得的反向电阻值比用R×1K挡丈量的反向电阻小许多，阐明被测管为稳压管;反之，假如测得的反向电阻值仍很大，阐明该管为整流二极管或检波二极管。

这种辨认办法的道理是，万用表R×1K挡内部运用的电池电压为1.5V，一般不会将被测管反向击穿，使测得的电阻值比较大。而R×10K挡丈量时，万用表内部电池的电压一般都在9V以上，当被测管为稳压管，切稳压值低于电池电压值时，即被反向击穿，使测得的电阻值大为减小。但假如被测管是一般整流或检波二极管时，则无论用R×1K挡丈量仍是用R×10K挡丈量，所得阻值将不会相差很悬殊。留意，当被测稳压二极管的稳压值高于万用表R×10K挡的电压值时，用这种办法是无法进行区别鉴别的。
