电源产品二极管应用以及其他元器件设计辅助解析

电源产品二极管应用以及其他元器件设计辅助解析

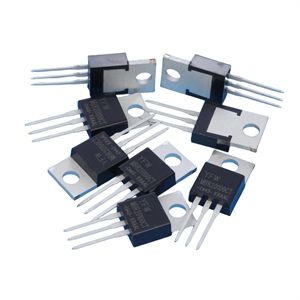

1.设计电源产品时，注意方案运用到的肖特基、快恢复二极管，桥堆的选型参数。

2.产品设计PCB时，注意产品实物的封装大小(散热空间)，输出电流比较大的产品，需要安装散热片辅助散热。特别是大功率大电流产品，需要加风扇（DC12V）辅助散热。

3.要求过认证的电源，输入端需要加放电管，安规电容，共模电感。PCB设计时，元器件的间距，变压器初次级间间距。

4.变压器浪涌电流抑制保护方案：

这个方案是用 NTC 热敏电阻与初级线圈串联。在开关打开时热敏电阻有个高阻值来抑制浪涌电流。短时间之后，NTC热敏电阻由于自热，阻值降低到一个很低的值而不影响正常工作。

5.变压器次级整流电路，对于效率要求高，可以选择全波整流，此时变压器需要增加一个绕组。对于空间有限，并且又需要做大电流输出的半波整流电路，最好选择同步整流，原因是：既不要增加散热片的大小，又可以提高输出效率。

6.整流电路中，当整流后一定得加高频低阻的电容进行滤波（电源产品必备），用电容与电感组成”π”型滤波电路（变压器次级），如果输出对MEI有要求，请加共模电感，固定输出电路中的整流二极管不宜选太高（压降大）。

7.电源产品中，变压器的设计尤为重要，特别是变压器漏感的控制。

变压器漏感对整流电路影响的部分总结：

①整流输出的负载两端电压Ud下降，且出现了换相重叠角。

②整流电路的工作状态增多。

③晶闸管的di/dt减小，电流变化率的减小有助于晶闸管的安全导通。

④晶闸管电压在换相时出现缺口，产生正的du/dt，正的电压变化率会导致晶闸管误导通，因此要加上吸收电路。

⑤换相时可能导致电网电压出现缺口，对电网造成干扰。

8.在副边电源产品中，辅助供电绕组的线圈匝数，可以在理论设定圈数基础上增加2-3圈，然后通过快恢复二极管整流，并且串联电阻给主控芯片供电。

9.对于大功率电源（100W以上），特别是自动调光的LED驱动电源，为提高输出效率，增加输出稳定性，请加上PFC电路。

10.所有电源在设计时需要考虑防止短路与反接，在电路中加上保险管，最好是自恢复保险管。

11.肖特基、快恢复二极管，桥堆在运用到产品成品生产时，注意生产过程中的温度控制，空气中的潮湿度。
