如何正确的使用TVS二极管

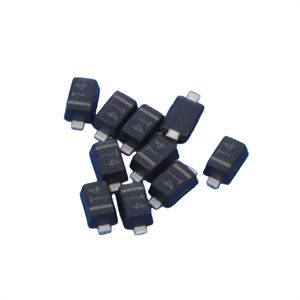

TVS二极管在电子线路中，主要用在电源和信号中，解决静电放电瞬态脉冲和浪涌瞬态脉冲对电源和IC信号IO的影响。根据TVS管的功率的不同，将小功率的TVS管用来抑制静电（如封装：,DFN0603,DFN1006，SOD523,SOD323等)；将大功率的TVS管用来抑制浪涌脉冲（如封装：SMA,SMAB,SMC,SMD,SM8S，插件的P600等）。

使用TVS二极管的时候要注意一下参数的选择：

①反向击穿电压（VRWM）>要保护电路的工作电压，即TVS管在信号电压或电源线电压时不能被击穿

②峰值脉冲电流（IPP）>瞬态电流。TVS管必须能承受所施加的高能量脉冲，在实验中不能被烧坏。

③钳位电压（Vc）<电路的耐受电压。TVS管的钳位电压将随着电流的增加而增加，能比额定的反向峰值电压高25%。

④结电容（Cj），对于信号线路，在使用TVS二极管的时候，需要注意结电容是否对信号的传输是否有影响。

TVS二极管在工作的时候，能够瞬间从高阻态变成低阻态，并且能给瞬态脉冲提供一条低阻抗的回路，使得瞬态脉冲能够在最小的回路中，回到初始电位。所以我们在使用TVS管的时候还需要注意TVS管的泄放地，需要一个完整的泄放地，完整的泄放地的长宽比为3。TVS管在瞬态脉冲的冲击下，起开关作用，只有TVS管能形成一条更低阻抗的回路；使用效果才会最佳。并且在使用TVS管的时候，搭配着磁珠一起使用，那么整个方案会有更好的效果。
