整流桥的工作原理及应用介绍

整流桥的工作原理及应用介绍

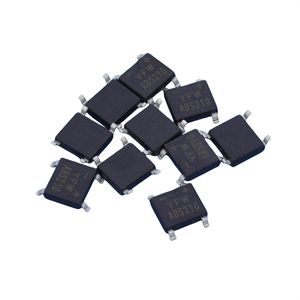

整流桥有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。四个引脚中，两个直流输出端标有+或-，两个交流输入端有～标记。

全波桥式整流电路的工作原理是电子系统的正常运行离不开稳定的电源除了在某些特定场合下采用太阳能电池或化学电池作电源外多数电路的直流电是由电网的交流电转换来的。

直流电源的组成:

⑴电源变压器将电网交流电压220V或380V变换成符合需要的交流电压此交流电压经过整流后可获得电子设备所需的直流电压。因为大多数电子电路使用的电压都不高这个变压器是降压变压器。

⑵整流电路利用具有单向导电性能的整流元件把方向和大小都变化的50Hz交流电变换为方向不变但大小仍有脉动的直流电。

⑶滤波电路利用储能元件电容器C两端的电压或通过电感器L的电流不能突变的性质把电容C或电感L与整流电路的负载RL并联或串联就可以将整流电路输出中的交流成分大部分加以滤除从而得到比较平滑的直流电。在小功率整流电路中经常使用的是电容滤波。

⑷稳压电路当电网电压或负载电流发生变化时滤波电路输出的直流电压的幅值也将随之变化因此稳压电路的作用是使整流滤波后的直流电压基本上不随交流电网电压和负载的变化而变化。

利用二极管的单向导电性组成整流电路可将交流电压变为单向脉动电压。本章为便于分析整流电路把整流二极管当作理想元件即认为它的正向导通电阻为零而反向电阻为无穷大。但在实际应用中应考虑到二极管有内阻整流后所得波形其输出幅度会减少0.61V当整流电路输入电压大时这部分压降可以忽略。但输入电压小时例如输入为3V则输出只有2V多需要考虑二极管正向压降的影响。 在小功率直流电源中常见的几种整流电路有单相半波、全波、桥式和三相整流电路等整流和滤波电路中既有交流量又有直流量。对这些量经常采用不同的表述方法 输入交流——用有效值或最大值 输出直流——用平均值 二极管正向电流——用平均值 二极管反向电压——用最大值。

单相全波桥式整流器电路的工作原理：利用二极管的电流导向作用在交流输入电压U2的正半周内二极管D1、D3导通D2、D4截止在负载RL上得到上正下负的输出电压在负半周内正好相反D1、D3截止D2、D4导通流过负载RL的电流方向与正半周一致。

因此利用变压器的一个副边绕组和四个二极管使得在交流电源的正、负半周内整流电路的负载上都有方向不变的脉动直流电压和电流。桥式整流的名称只是说明电路连接方法是桥式的接法桥式整流二极管大家常用的一般是由4只单个二极管封装在一起的元件取名桥式整流二极管整流桥或全桥二极管。

整流这一个术语它是通过二极管的单向导通原理来完成工作的通俗的来说二极管它是正向导通和反向截止也就是说二极管只允许它的正极进正电和负极进负电。二极管只允许电流单向通过所以将其接入交流电路时它能使电路中的电流只按单向流动即所谓“整流”用两只管是半波整流四只是全波整流。
