贴片式三极管的识别与使用

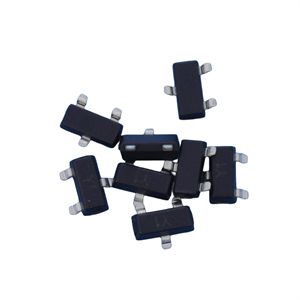

    贴片式三极管可分为双极型三极管及场效应管，一般称为片状三极管及片状场效应管。贴片式三极管是由传统引线式三极管发展过来的，管芯相同、仅封装不同，并且大部分沿用引线式的原型号。

    随着便携式电子产品的发展，开发出很多新型片状三极管。例如，过去采用TO-220封装的功率MOSFET，由于减小了导通电阻（几毫欧～几十毫欧），并采用新型散热良好的结构，现在可用D-PAK封装、SOT-89封装或SO-8封装。为增加安装密度，进一步减小印制板尺寸，开发出了带阻三极管、组合三极管。近年来，通信系统的频率越来越高，又开发出不少通信专用三极管，如砷化镓微波三极管及功放管等。

    本文主要介绍片状三极管的基本知识、片状带阻三极管、片状组合三极管（复合三极管）、通用片状场效应管及应用指南。有关通信用的一些专用三极管将在另文发表。常用的片状三极管及场效应管的有关参数，封装及代换将在增刊中刊出，供设计、开发人员及维修人员参考、选用。

    1. 型号识别    我国三极管型号是“3A～3E”开头、美国是“2N”开头、日本是“2S”开头。目前市场上以2S开头的型号占多数。欧洲对三极管的命名方法是用A或B开头（A表示锗管，B表示硅管），第二部分用C、D或F、L（C——低频小功率管，F——高频小功率管、D——低频大功率管、L——高频大功率管）；用S和U分别表示小功率开关管和大功率开关管；第三部分用三位数表示登记序号。例如，BC817表示硅低频小功率三极管（fT=200MHz），通用小信号放大三极管。还有一些三极管型号是由生产工厂自己命名的（厂标），是不标准的。例如，摩托罗拉公司生产的三极管是以M开头的。如在一个封装内带有两个偏置电阻的NPN三极管，其型号为MUN2211T1，相应的PNP三极管为MUN2111T1（型号中T1也是该公司的后缀）。

     一些塑封封装尺寸较大的管子，如D-PAK封装，由于顶面面积小，往往将日本型号中的2S省略。如2SC2712，打印为C2712；2SA562打印为A562，等等。

    2. 型号代码    片状三极管封装尺寸较大的可以打印简化型号，而尺寸小的封装，如SOT-23、SC-70等只能打印型号代码。例如，摩托罗拉公司生产的SOT-23封装的三极管BC817-16T1，其型号代码为A6（型号中16与hFE有关，T1是后缀）；SC-59封装的MUN2211T1代码为8A；而MUN2111T1的代码为6A。

    这里要指出的是，型号代码是生产厂自行设定的，同一种型号由不同工厂生产，其型号代码也可能不同；即使同一工厂生产，不同封装的三极管也会有同样的型号。如上述BC817-16T1及MUN2111T1同为摩托罗拉公司生产，型号不同，封装不同，但代码都是A6。这种现象其它公司也存在，使用者要特别注意！型号与型号代码的关系目前没有统一的技术资料可供查阅和对照。目前分析进口电子产品或维修时，很难从型号代码上判断是何种型号的三极管，这是一个难点。

    3. 封装代号与尺寸    同一种封装有不同的封装代号。如SOT-89就有SC-62、MPT、MP4等代号。表1列出常用的三极管封装代号及其尺寸。

    从器件的封装尺寸可以了解三极管的功率大小。如比SOT-23封装尺寸小的三极管都是小功率管，IC<800mA，SOT-89～SOT-223封装的是中功率管，IC在1～3A范围，功率可达2W左右；D-PAK及D2PAK封装的三极管功率更大。一般片状三极管很少有大功率管。片状三极管中有4～6引脚的，其中4引脚的有一些是砷化镓超高频三极管、微波三极管或双栅场效应管，而5～6引脚的是组合三极管。
