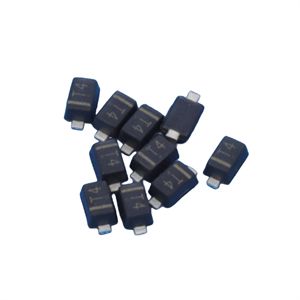

瞬态电压抑制二极管

瞬态电压抑制二极管

瞬态电压抑制二极管简称TVS器件,在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很 低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。是目前国际上普遍使用的一种高效能电路保护器件。

 瞬态电压抑制二极管的特性

1、单向TVS的V-I特性

单向TVS的正向特性与普通稳压二极管相同，反向击穿拐点近似“直角”为硬击穿，为典型的PN结雪崩器件。从击穿点到VC值所对应的曲线段表明，当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水平上。

2、双向TVS的V-I特性

双向TVS的V-I特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性，正反两面击穿电压的对称关系为：0.9≤V(BR)(正)/V（BR）(反)≤1.1，一旦加在它两端的干扰电压超过箝位电压VC就会立刻被抑制掉，双向TVS在交流回路应用十分方便。

瞬态电压抑制二极管的主要参数

1、 击穿电压V(BR)

器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。

2、 最大反向脉冲峰值电流IPP

在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。IPP与最大箝位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。

使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。

3、 最大反向工作电压VRWM（或变位电压）

器件反向工作时，在规定的IR下，器件两端的电压值称为最大反向工作电压VRWM。通常VRWM=（0.8~0.9）V(BR)。在这个电压下，器件的功率消耗很小。使用时，应使VRWM不低于被保护器件或线路的正常工作电压。

瞬态电压抑制二极管的选用原则

在选用TVS时，必须考虑电路的具体条件，一般应遵循以下原则：

一、     大箝位电压VC（MAX）不大于电路的最大允许安全电压。

二、     最大反向工作电压（变位电压）VRWM不低于电路的最大工作电压，一般可以选VRWM等于或略高于电路最大工作电压。

三、     额定的最大脉冲功率，必须大于电路中出现的最大瞬态浪涌功率。

瞬态电压抑制二极管的应用

瞬态电压抑制二极管目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、 I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
