桥堆构成的整流电路及故障处理

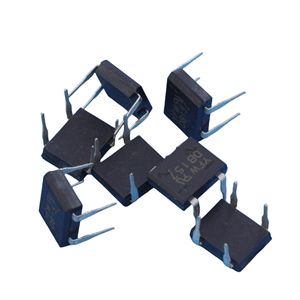

桥堆构成的整流电路及故障处理

　　（1）击穿故障，即内部有一只二极管击穿。

　　（2）开路故障，即内部有一只二极管或两只二极管出现开路。

　　（3）桥堆出现发热现象，这主要是电路中有过流故障，或是桥堆中某只二极管的内阻太大。

　　桥堆或半桥堆无论是出现开路还是击穿故障，它在电路中均不能正常工作，有的还会损坏电路中的其他元器件。

　　万用表检测桥堆方法

　　利用万用表的R&TImes;1k挡可以方便地检测全桥堆、半桥堆的质量好坏，其基本原理是测量内部各二极管的正向和反向电阻大小。

　　桥堆构成的整流电路及故障处理

　　以下），或有一次的正向电阻大、一次的反向电阻小都可以认为该桥堆已经损坏，准确地讲是桥堆中某一只或几只二极管已经损坏。

　　W在上述4组检测中，若有一次为开路（阻值无穷大），或有一次为短路（几十）。半桥堆的质量检测方法同上，而且更简单，因为半桥堆中只有两只二极管。

　　桥堆构成正极性桥式整流电路及故障分析

　　桥堆构成的桥式整流电路与四只二极管构成的整流电路相同，如图3所示。电路中的ZL1是桥堆，它的内电路为四只接成桥式电路的整流二极管。如果将桥堆ZL1的内电路插入电路中，就是一个标准的正极性桥式整流电路，电路分析方法同前。

　　桥堆构成的整流电路及故障处理

　　在掌握了分立元器件的正极性桥式整流电路工作原理之后，只需要围绕桥堆ZL1的四根引脚进行电路分析：

　　（1）两根交流电压输入脚“～”与电源变压器次级线圈相连，这两根引脚没有正、负极性之分。

　　（2）正极性端“+”与整流电路负载连接，输出正极性直流电压。 （3）与地线连接，在输出正极性电压的电路中，负极性端必须接地 如表2所示是桥堆构成正极性桥式整流电路的故障分析。
