桥堆的基本组成

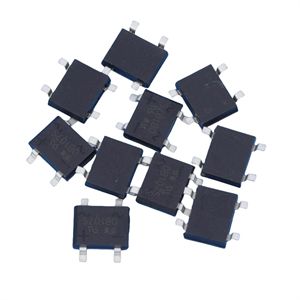

全桥由四只二极管组成，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的"正极"，两只二极管正极的连接点是全桥直流输出端的"负极"。
半桥由两只二极管组成，有三个引出脚。正半桥两边的管脚是两个二极管的正极，即交流输入端;中间管脚是两个二极管的负极，即直流输出端的"正极"。负半桥两边的管脚上两个二极管的负极，即交流输入端;中间管脚是两个二极管的正极，即直流输出端的"负极"。一个正半桥和一个负半桥就可以组成一个全桥。
