前言

能华半导体推出了一款45W LED驱动电源参考设计，这款电源为单级高PF值反激设计，并且为原边反馈，无需光耦和输出电流检测电路，在初级完成恒压控制，电路精简，简化设计并降低成本。

这款LED电源采用能华半导体CE65H600TOEI耗尽型氮化镓开关管，采用TO252封装。器件额定耐压为650V，峰值耐压800V。电源支持176-264Vac输入，输出为54V0.9A，转换效率为90.5%。下面就带来能华半导体这款LED驱动电源方案的解析，一起看看设计和用料。

能华45W高PF氮化镓LED驱动电源参考设计方案外观

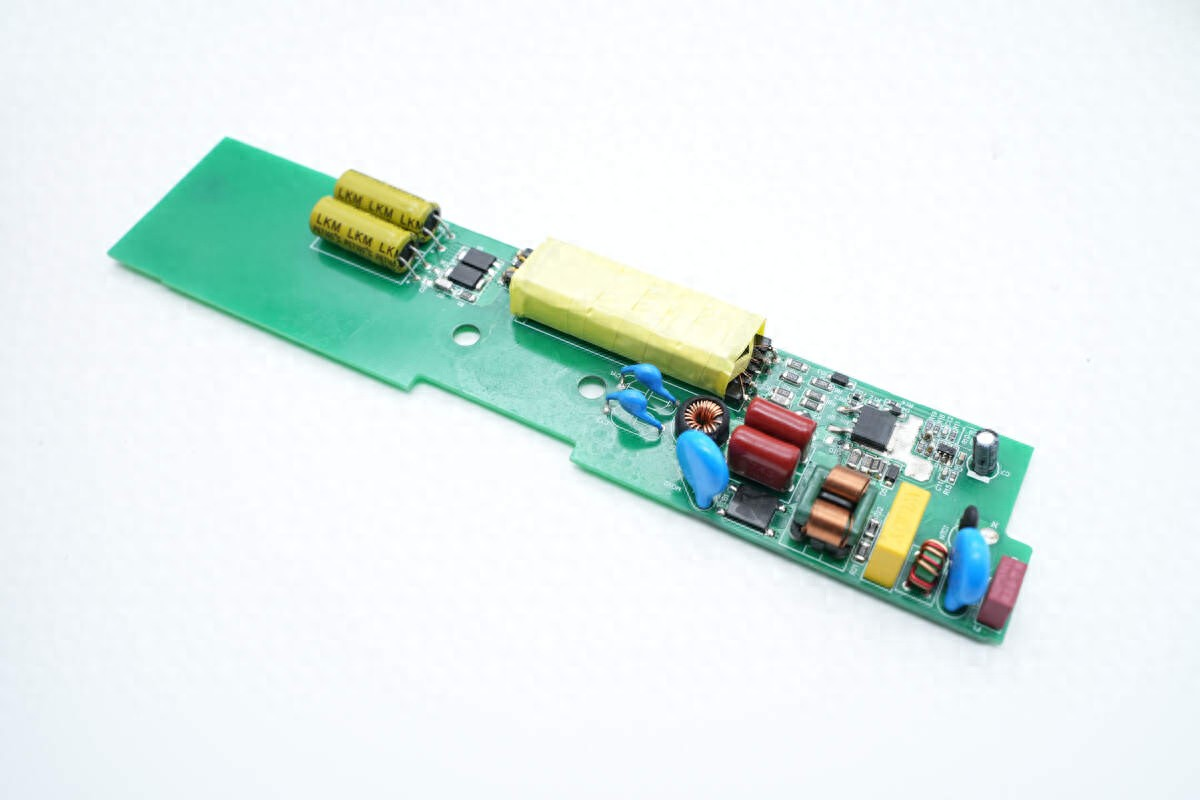

能华45W高PF氮化镓LED驱动电源DEMO采用了扁平化超薄设计，兼容了LED橱柜灯产品的超薄设计要求，氮化镓AC-DC部分非常紧凑，空白的PCB部分可以为后面DC-DC去频闪电路和DALI智能调光电路预留充足的空间，DEMO整体厚度控制得很出色。

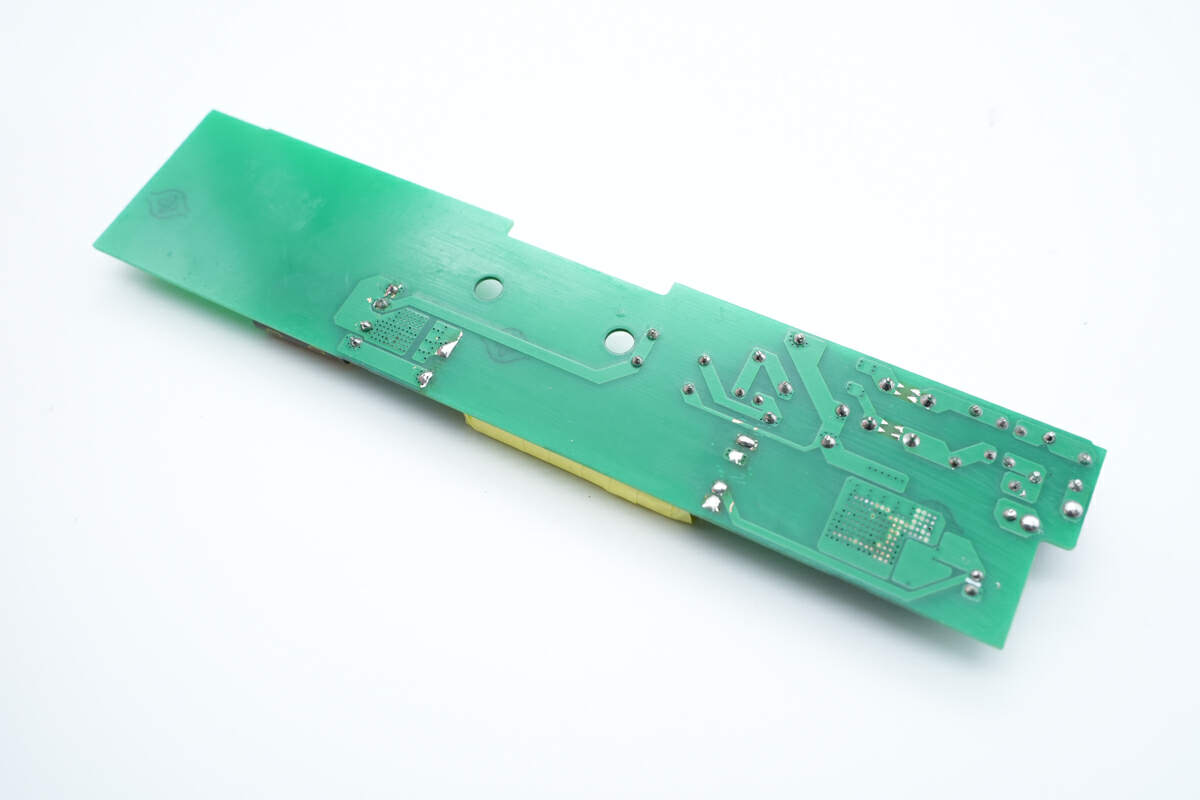

DEMO器件采用单面布局。

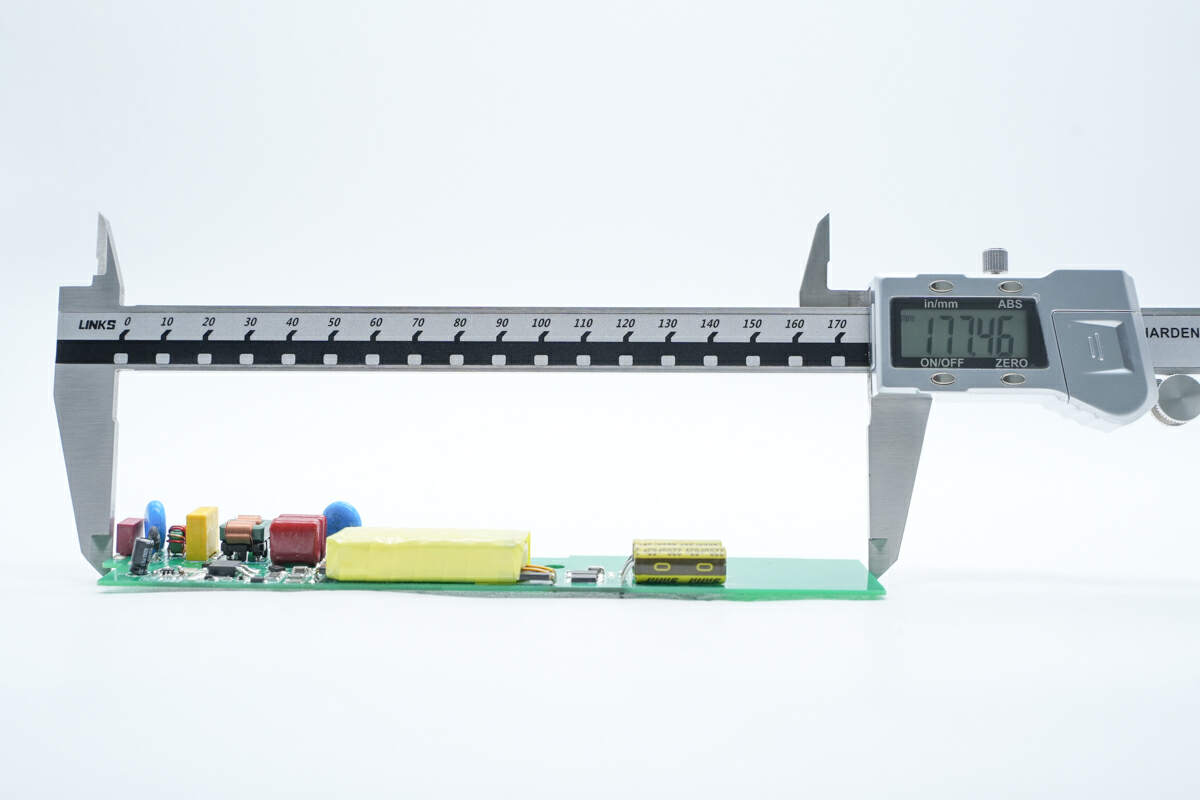

实测PCB板长度为177.46mm。

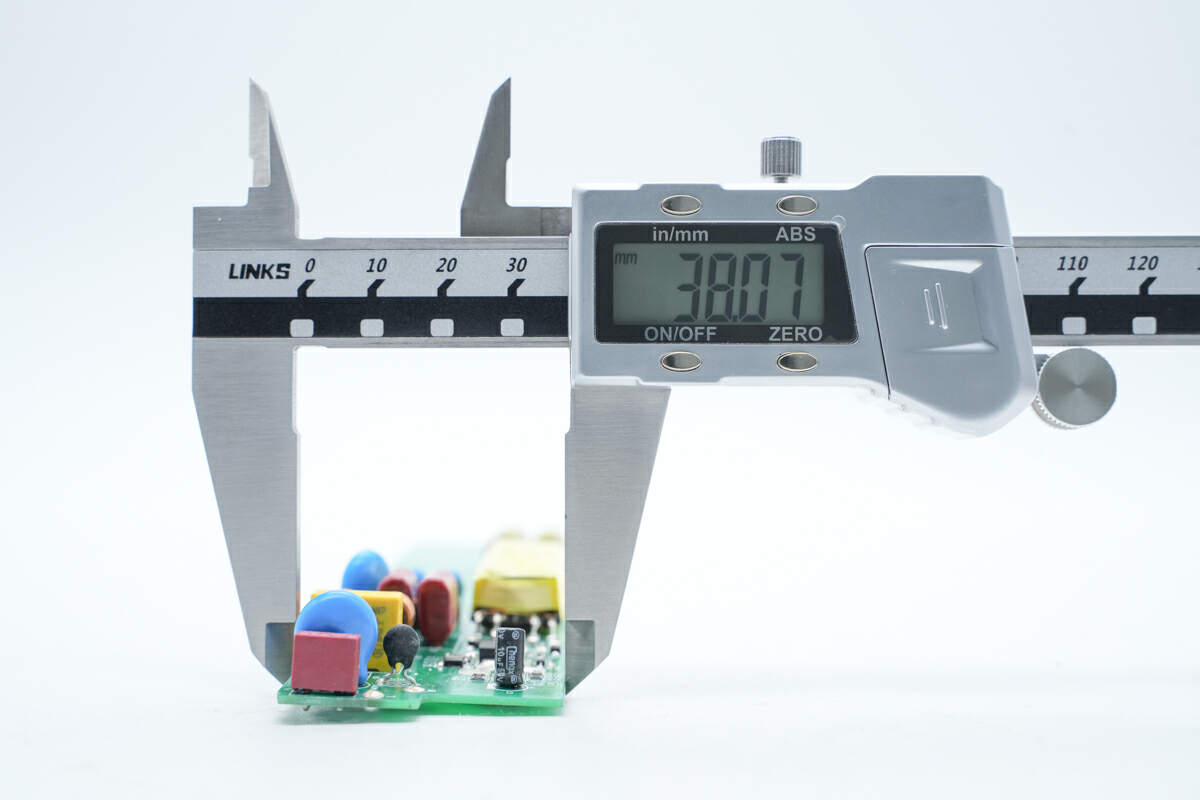

宽度为38.07mm。

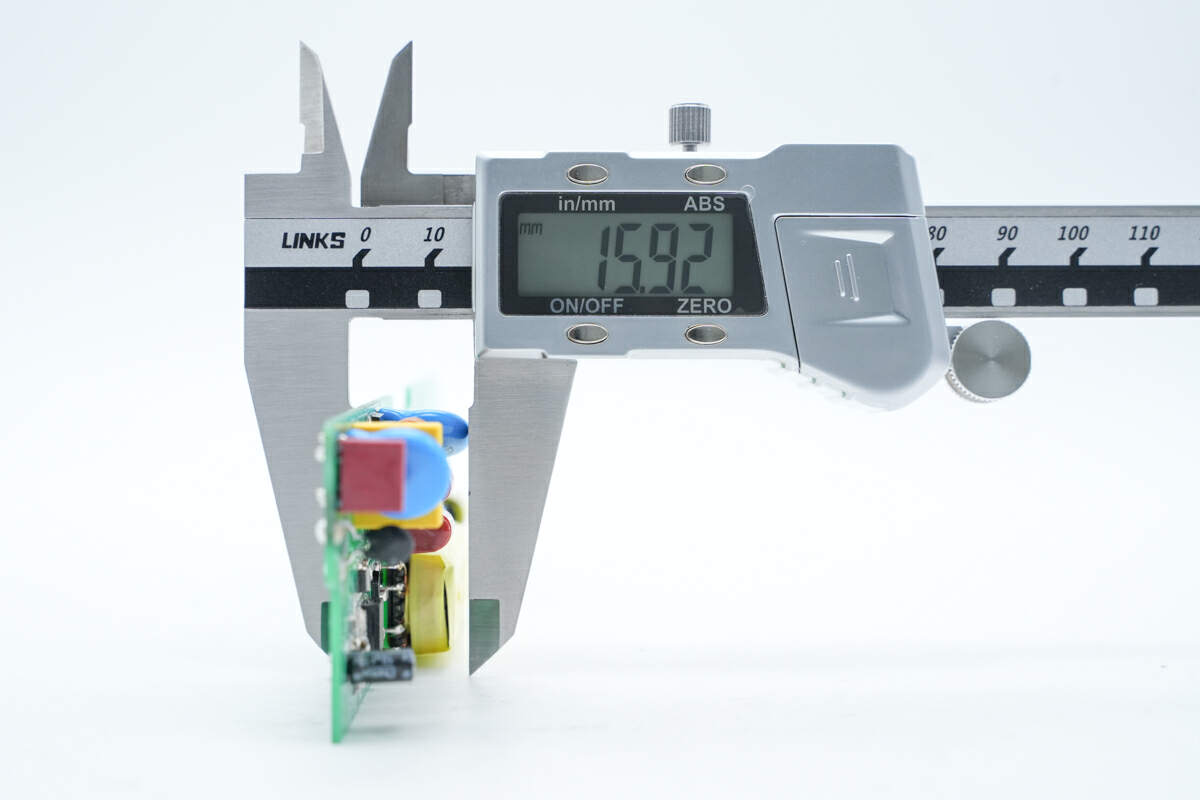

厚度为15.92mm。

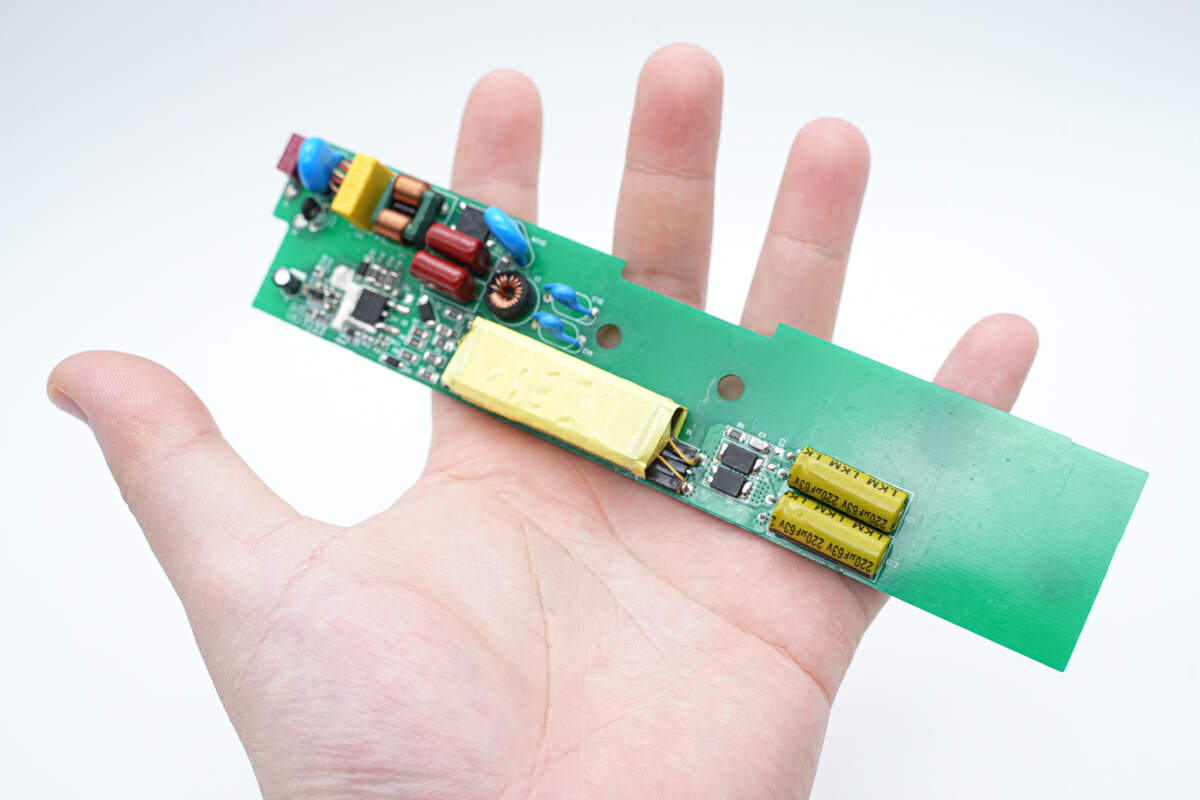

DEMO拿在手上的大小直观感受。

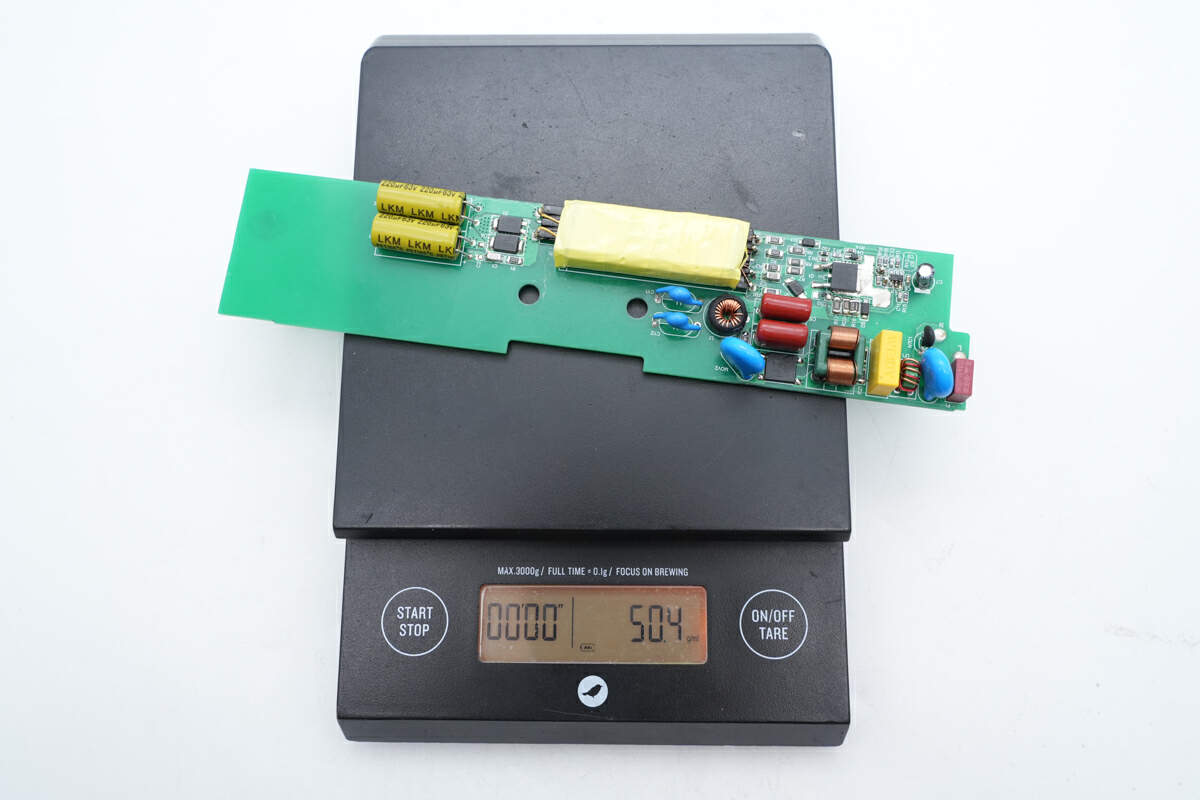

另外测得DEMO重量约为50g。

能华45W高PF氮化镓LED驱动电源参考设计方案解析

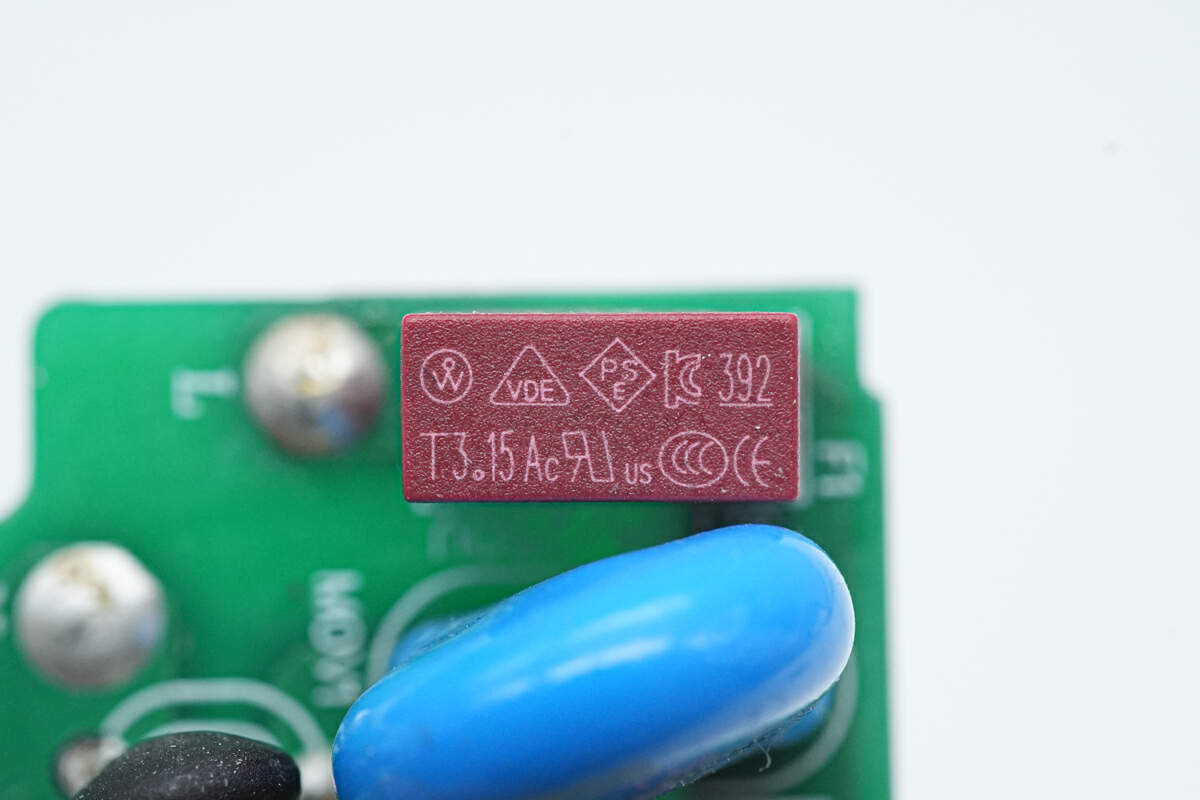

输入端保险丝规格为3.15A250V。

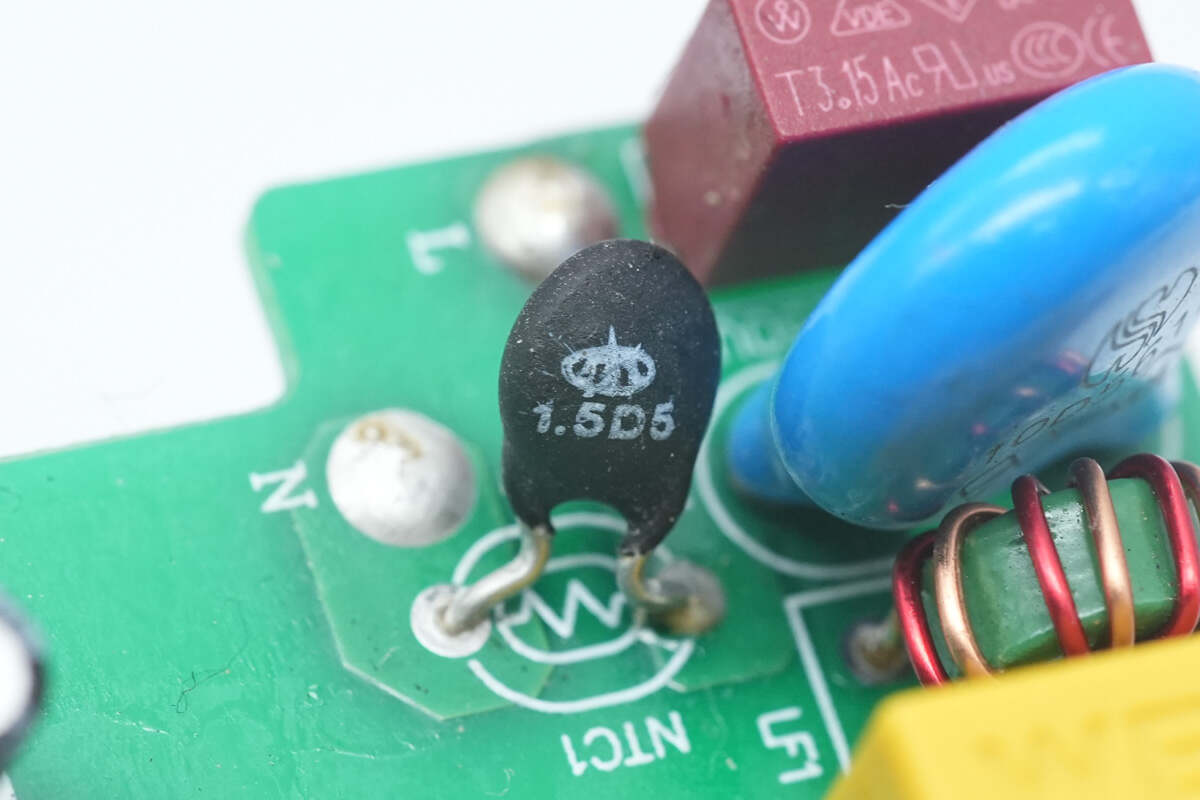

NTC热敏电阻用于抑制上电浪涌电流。

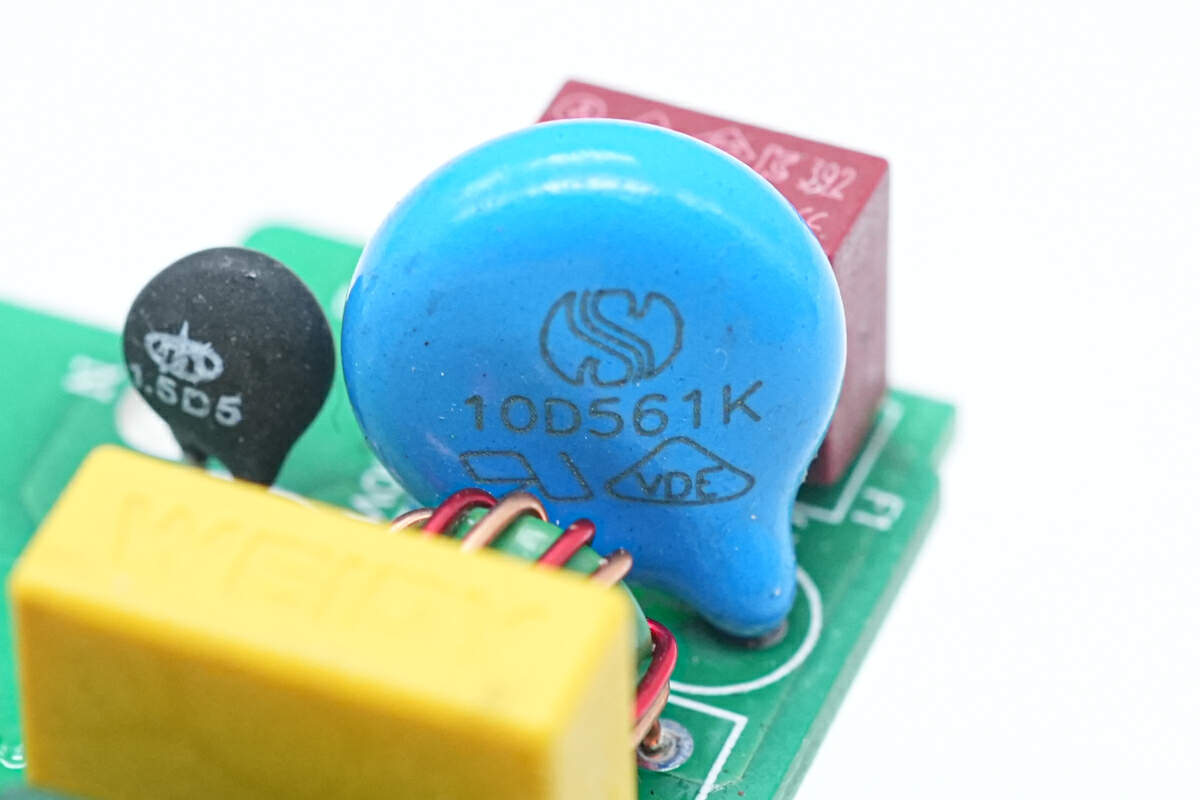

10D561K压敏电阻用于过电压保护。

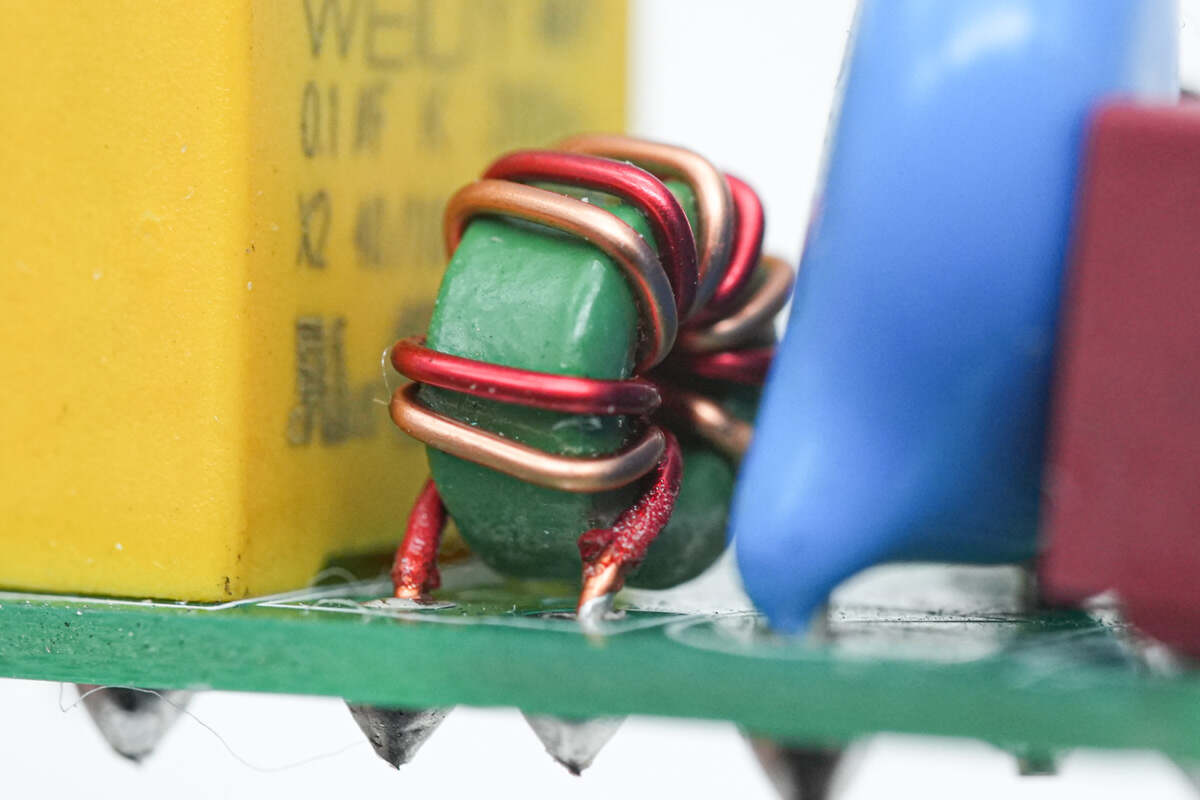

共模电感采用磁环绕制。

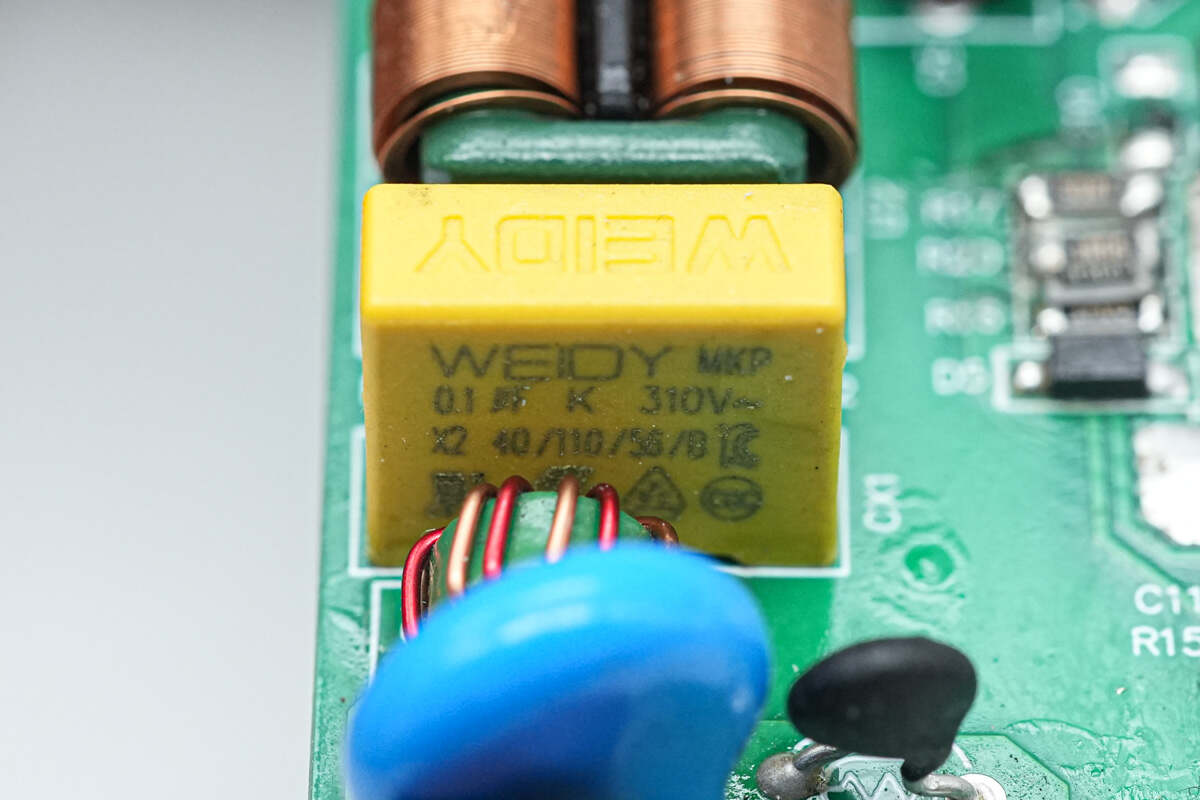

安规X2电容来自纬迪，容量为0.1μF。

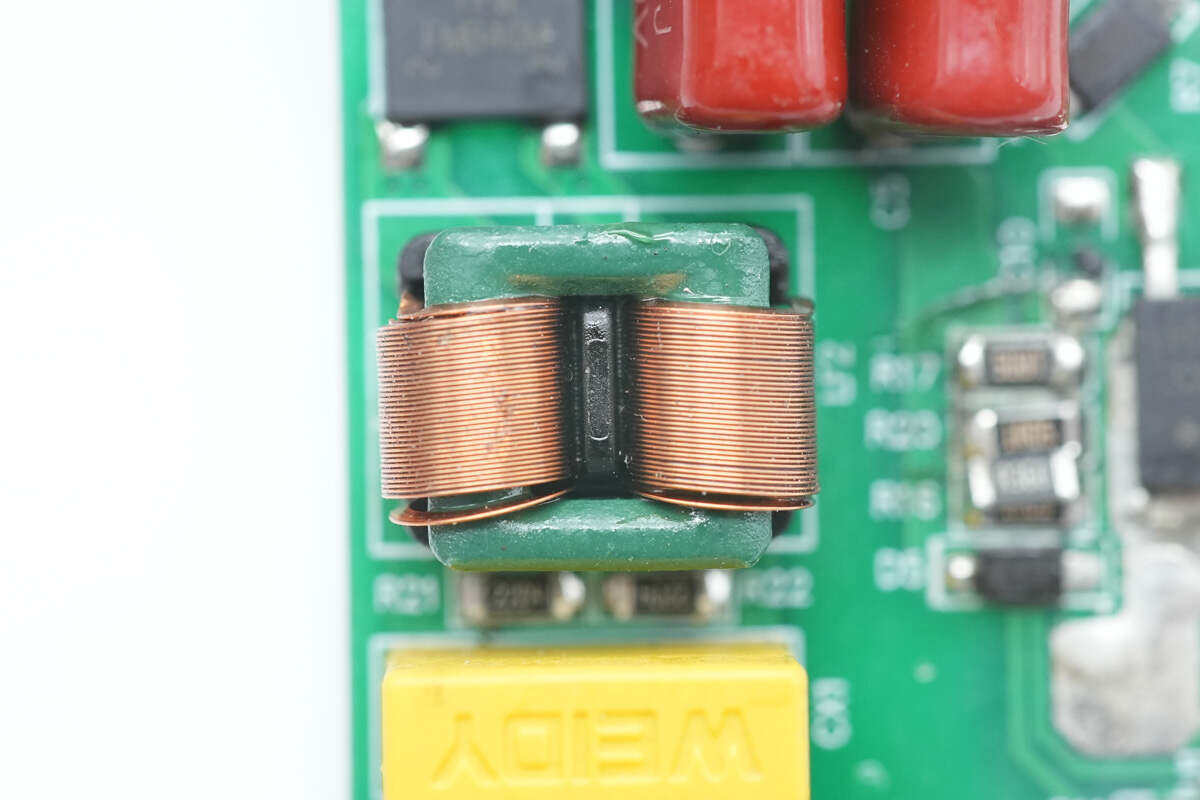

第二颗共模电感采用扁铜线绕制。

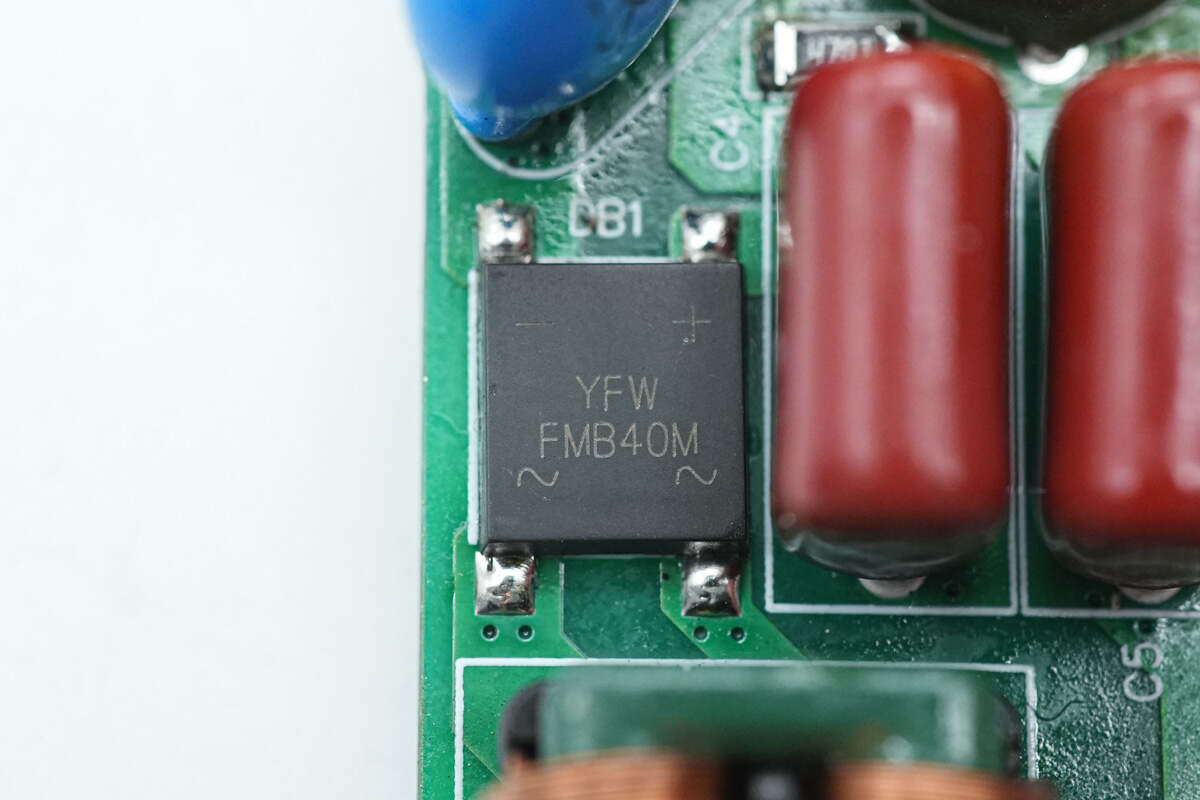

整流桥来自佑风微，型号FMB40M，规格为4A1000V。采用UMSB封装，YFW佑风微品牌
