桥堆内部电路解说有哪些呢，你清楚吗？

 桥堆内部电路有哪些？桥堆内部结构及直流输出电压极性有什么区别？
1、桥堆内部结构及直流输出电压极性解说：

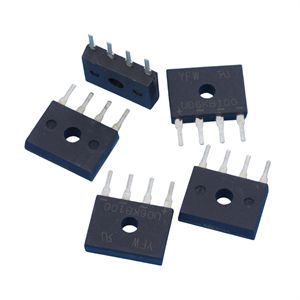

（1）桥堆由4只二极管构成，4只二极管封装在一起，形成一个整体，引出4根引脚。
（2）桥堆通常用来构成桥式整流电路，它的两个引脚作为交流电压输入端，即标有“"”符号的两个引脚。
（3）在桥堆接成正极直流输出电压的电路时，它的“-”引脚端接地，从“+”引脚端输出正极性的直流电压。
（4）桥堆也可以接成负极直流输出电压的电路，这时它的“+”引脚端接地，从“-”引脚端输出负极性的直流电压。
（5）半桥堆可以构成全波整流电路，两种不同的半桥堆分别可以构成输出正极性电压的全波整流电路和输出负极性电压的全波整流电路。两个不同极性的半桥堆合起来构成一个桥堆，作为桥式整流电路。
2、一种特殊半桥堆解说：
内部的两只二极管彼此独立，两只二极管的电极之间不相连接。这种半桥堆在应用时更为灵活，在外电路中可以方便地连接成各种形式的应用电路。根据这种半桥堆内部结构和外形示意图，可以方便地识别出它的各引脚作用。
三、桥堆识别方法解说
(1)桥堆引脚识别方法解说：
桥堆外壳上各引脚对应位置上标有“"”、“-”、“+”标记，这些标记与电路图中标记是一致的，以此可以分辨出各引脚。
(2)桥堆参数识别方法解说：
桥堆的外壳上通常标出QL-×A,其中QL表示是桥堆，×A表示工作电流。例如：某桥堆上标出QL-3A,这表示它是工作电流为3A的桥堆。
