ESD静电二极管选型

1、ESD静电二极管使用时是并联在被保护电路上，正常情况下对线路的工作不应产生任何的影响；

2、击穿电压VBR 的选择：ESD 管的击穿电压应大于线路最高工作电压Um或者信号电平的最大电压值；

3、脉冲峰值电流IPP 和最大箝位电压VC 的选择：ESD 管使用时，要根据线路上可能出现的最大浪涌电流来选择IPP 合适的型号。要注意的是，此时的最大箝位电压VC 应不大于被保护芯片所能耐受的最大峰值电压；

4、用于信号传输电路保护时，一定要注意所传输信号的频率或传输速率，当信号频率或传输速率较高时，应选用低电容系列的管子，否则会影响通信质量。

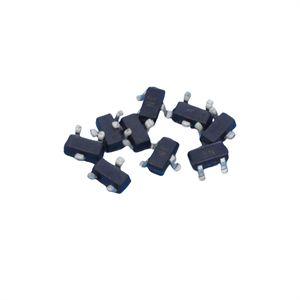

静电二极管的封装形式：根据电路设计布局及被保护线路数目选择合适的封装形式。（注意封装大小从一定程度上可以反映器件的防护功率大小，一般封装越大的器件防护等级也越高，反之亦然。）

静电保护器是一种过压，防静电保护元件，用来保护电子设备中敏感电路受到ESD（静电放电）的影响，作用是转移来自敏感元件的ESD应力，使电流流过保护元件而非敏感元件，同时维持敏感元件上的低电压；ESD静电保护器还应具有低泄漏和低电容特性，不会降低电路功能；不会对高速信号造成损害，在多重应力作用下保护元件的功能不会下降
